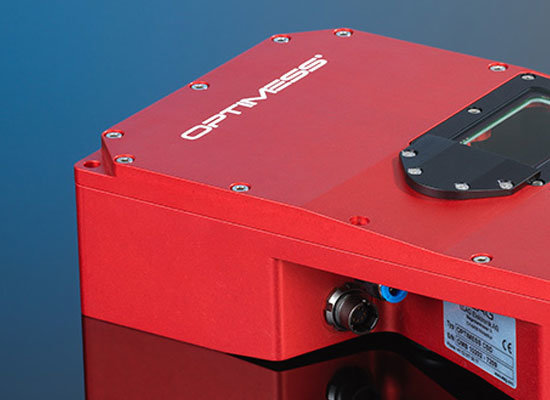

OPTIMESS CS

Der OPTIMESS  CS ist ein phasenbasierte Laserscanner mit höchster Präzision. Er bietet eine Messrate von einer Million Punkte pro Sekunde mit bis zu 100 Profilen pro Sekunde. Das Spezielle am OPTIMESS CS ist die extreme Kompaktheit und das geringe Gewicht. Trotzdem ist er OPTIMESS – typisch äusserst robust gebaut und garantiert höchste Zuverlässigkeit und Langlebigkeit. Die intelligent geregelte Scheibenheizung verhindert bei hoher Luftfeuchtigkeit, wie beispielsweise bei einer Tunneleinfahrt, das Beschlagen der Schutzscheiben. Standardmässig ist auch ein Air-knife (Abblasvorrichtung) integriert, welches die Scheiben dauerhaft vor Verschmutzung schützt.

Merkmale

  • Eine Million Messpunkte pro Sekunde
  • Bis 100 Profilscans pro Sekunde
  • Messbereich bis 15 m
  • Unempfindlich gegen Sonnenlicht
  • Kompakt und leicht
  • Robust, Schutzklasse IP 67
  • Temperatur -20 bis +50 °C
  • Ausblasfunktion, damit die Scheiben sauber bleiben

Schnittstelle

Der Sensor wird über einen robusten UltiMate™ Stecker der Firma Fischer® angeschlossen, der selbst im ausgesteckten Zustand die IP68 Norm erfüllt. Dabei wird die Stromversorgung wie auch der Datentransfer über dasselbe Kabel geführt.
Die Messdaten werden per GigE übertragen und können per mitgelieferter SDK einfach verarbeitet werden.

Anwendungen

Der OPTIMESS CS kann überall dort eingesetzt werden, wo eine Oberfläche zwei- oder dreidimensional vermessen werden soll.
Oft wird er für die Vermessung des Fahrdrahtes verwendet.

Der CS kann als einfacher Scanner auf dem Zugdach betrieben werden. Eine Kompensation der Fahrzeugbewegungen kann optional mit OPTIMESS 2D Sensoren (Lichtschnitt) erfolgen.

Optionen

Für zusätzliche Sicherheit wird ein massgeschneidertes Schutzgehäuse angeboten. Neben dem mechanischen Schutz wird durch die Innenbelüftung ein noch grösserer Temperaturbereich möglich.

Technische Daten

OPTIMESS CS
Messung
Umgebungsbedingungen
Laser
Anschlüsse
Gehäuse
OPTIMESS CS
Sichtfeld
Max. Messrate
Scanrate
Messbereich
Messunsicherheit*
Linearität**
Winkelauflösung
Winkelgenauigkeit
Luftfeuchtigkeit
Schutzart
Umgebungslicht
Temperaturbereich
Klasse
Wellenlänge
Versorgungsspannung
Leistung
Schnittstelle
Abmessungen
Gewicht
OPTIMESS CS
60°
1 MHz
10…100 Hz
0.5…10 m
0.4 mm
±4 mm
0.005°
±0.03°
5% - 95%, nicht kondensierend
IP67 (auch im ausgesteckten Zustand)
Dunkel bis Sonnenlicht
-20°C bis 50°C
1
660nm
20…30 V DC
< 40 W
Passive PoE, Ethernet 100/BASE-T
165 x 265 x 66 mm
5 kg

*1-Sigma-Wert bei 5m Messdistanz, Target Weiss (80%), Messrate 200 kHz

**Im Messbereich 0.5 … 5 m, darüber ±10 mm

Technische Daten

Sichtfeld
60°
Max. Messrate
1 MHz
Scanrate
10…100 Hz
Messbereich
0.5…10 m
Messunsicherheit*
0.4 mm
Linearität**
±4 mm
Winkelauflösung
0.005°
Winkelgenauigkeit
±0.03°
Luftfeuchtigkeit
5% - 95%, nicht kondensierend
Schutzart
IP67 (auch im ausgesteckten Zustand)
Umgebungslicht
Dunkel bis Sonnenlicht
Temperaturbereich
-20°C bis 50°C
Klasse
1
Wellenlänge
660nm
Versorgungsspannung
20…30 V DC
Leistung
< 40 W
Schnittstelle
Passive PoE, Ethernet 100/BASE-T
Abmessungen
165 x 265 x 66 mm
Gewicht
5 kg

*1-Sigma-Wert bei 5m Messdistanz, Target Weiss (80%), Messrate 200 kHz

**Im Messbereich 0.5 … 5 m, darüber ±10 mm
